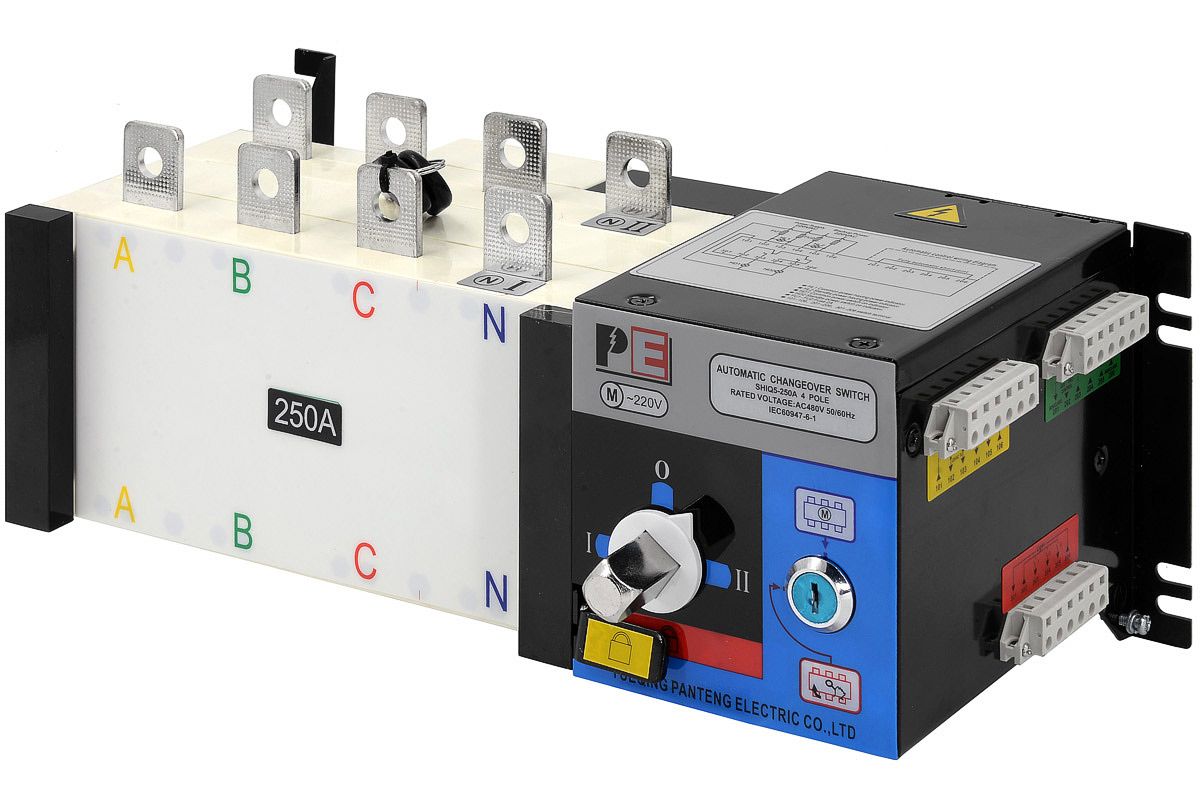

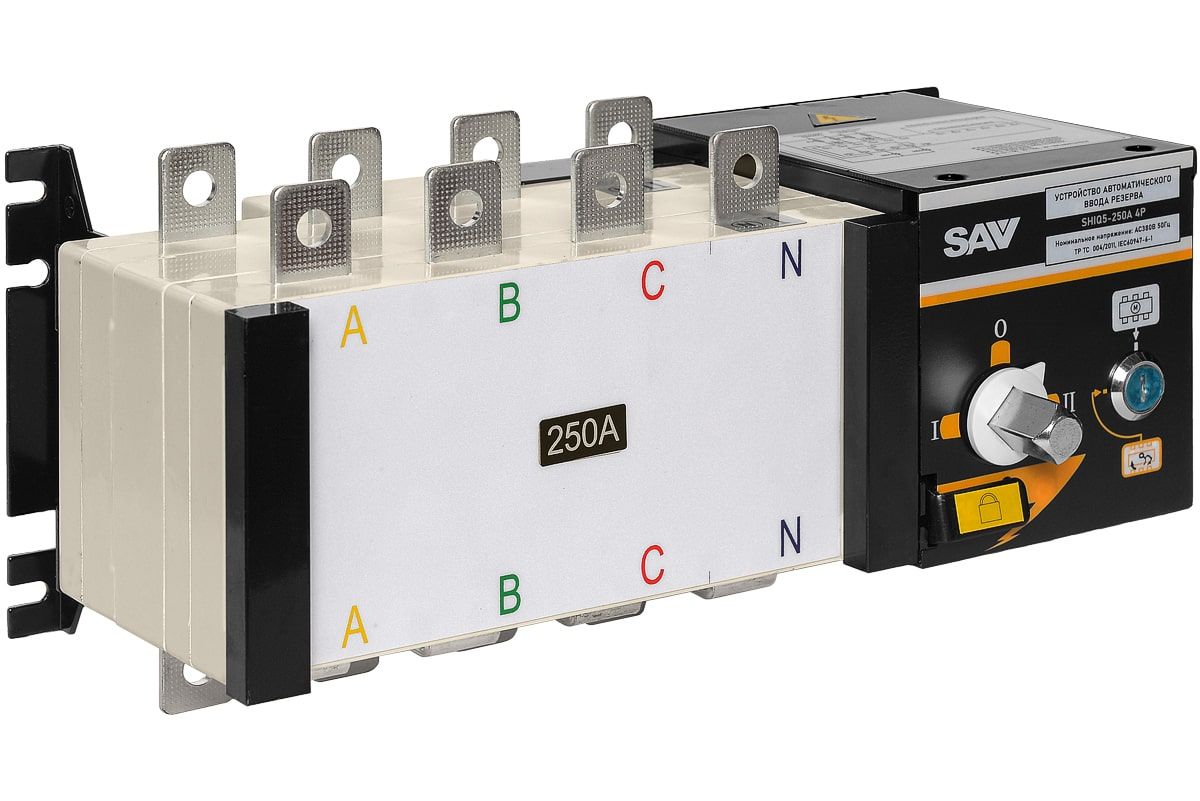

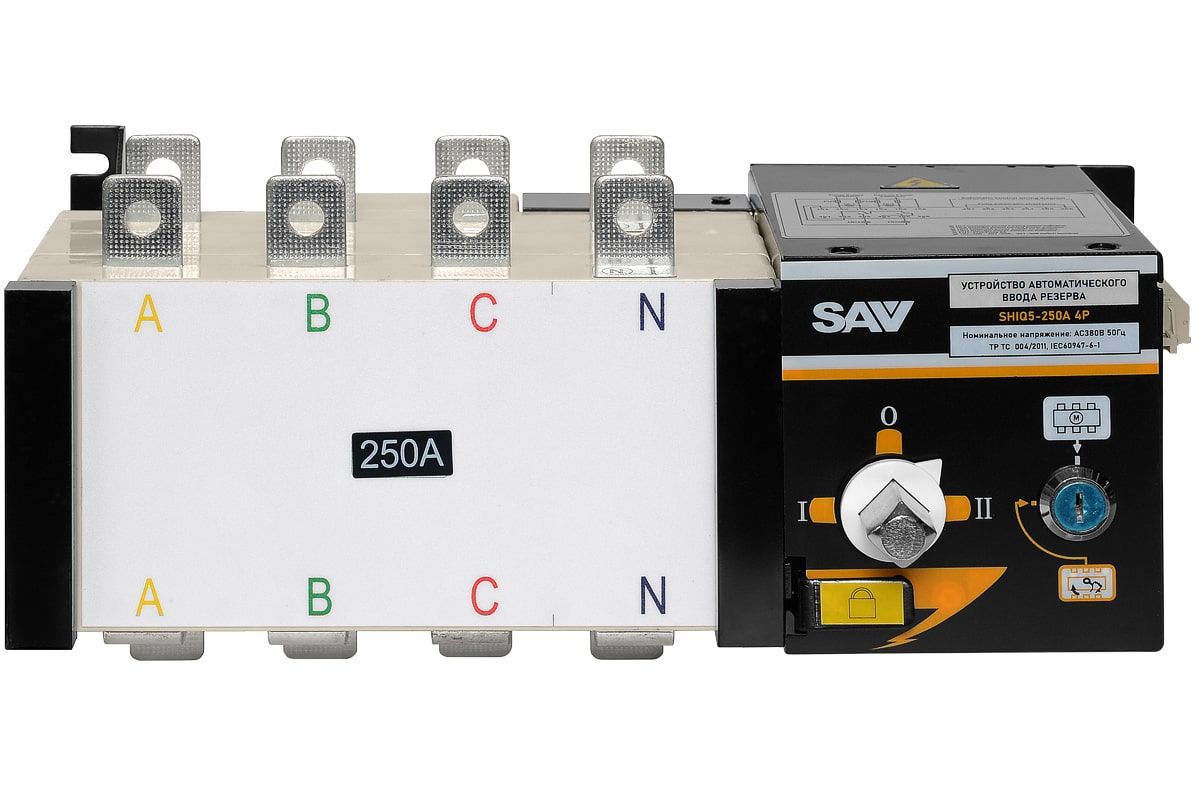

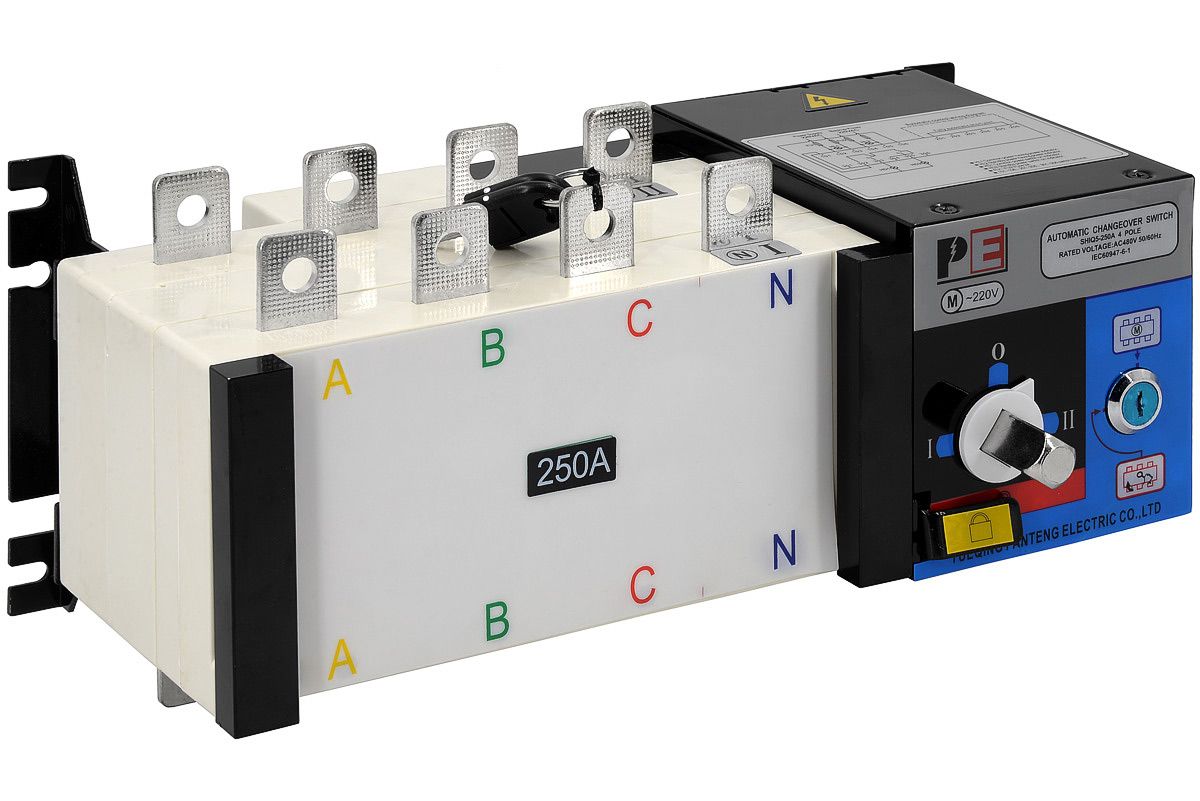

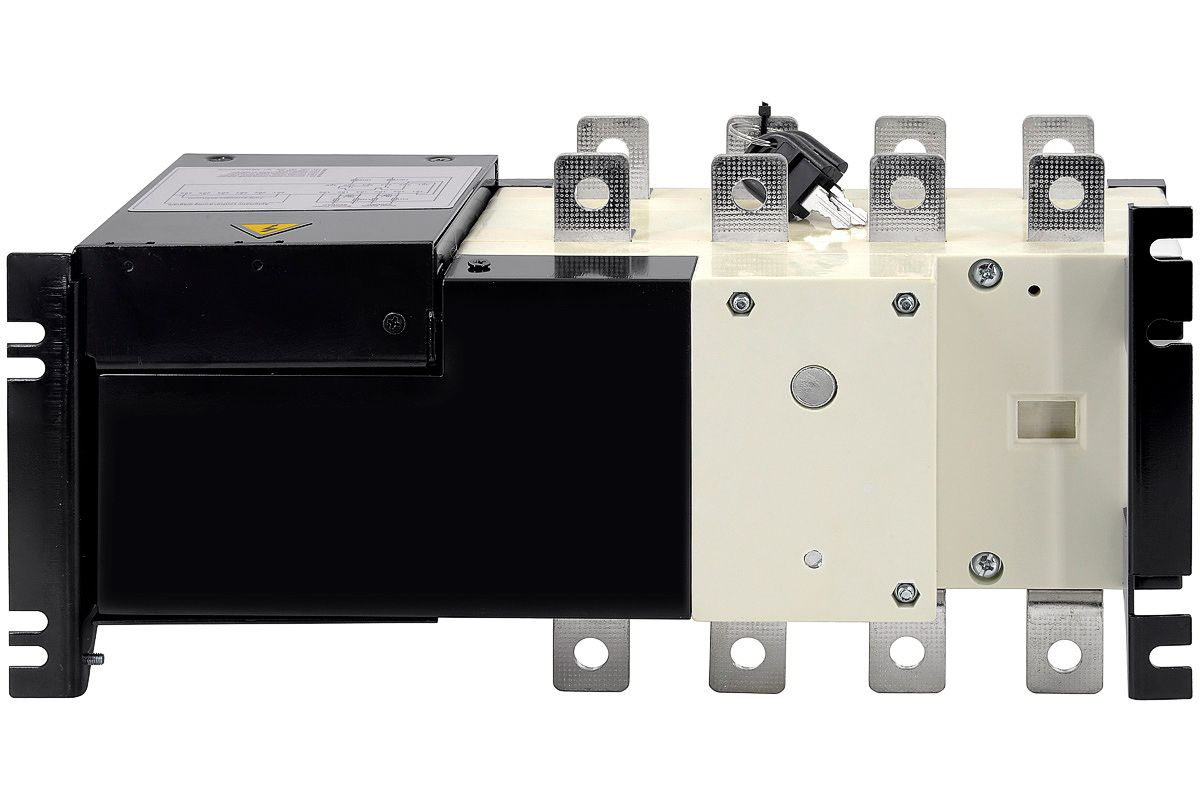

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-250 4P 019925
Преимущества
-
Качественный ремонт, техническое обслуживание, проектирование, пуско-наладка
-
Различные возможности оплаты товара, по выставленному счету
-
У нас действует гибкая система скидок, подберем лучший вариант
-
В полном объеме выполняем принятые гарантийные обязательства
Технические характеристики Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-250 4P 019925
| Общие характеристики | |
| Артикул | 019925 |
| Класс защиты обмотки | III |
| Номинальный ток (А) | 250 |
| Класс защиты | IP 20 |
| Кол-во полюсов переключателя | 4 |
| Номинальное напр., В | 400 |
| Влажность, % | не более 90 |
| Номинальная коммутационная способность | 10Iном. |
| Кратковременное отклонение номинального тока, кA | 9 |
| Номинальное рабочее напряжение управления Vs, В | 220 |
| Номинальная отключающая способность | 8Iном. |
| Номинальный предел мощности КЗ, кА | 17 |
| Номинальное импульсное напряжение Uimp, кВ | 8.1 |
| Ток термической стойкости Ith, A | 250 |
| Время переключения I-II или II-I, сек | 1,1 |
| Номинальное напряжение изоляции Ui, В | 750 |
| Габариты | |
| Габаритные размеры (Д;Ш;В; мм) | 466х170х261 |
| Длина (мм) | 466 |
| Ширина (мм) | 170 |
| Высота (мм) | 261 |
| Вес брутто (кг) | 9.6 |
| Масса, кг | 8.1 |
Описание Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-250 4P 019925

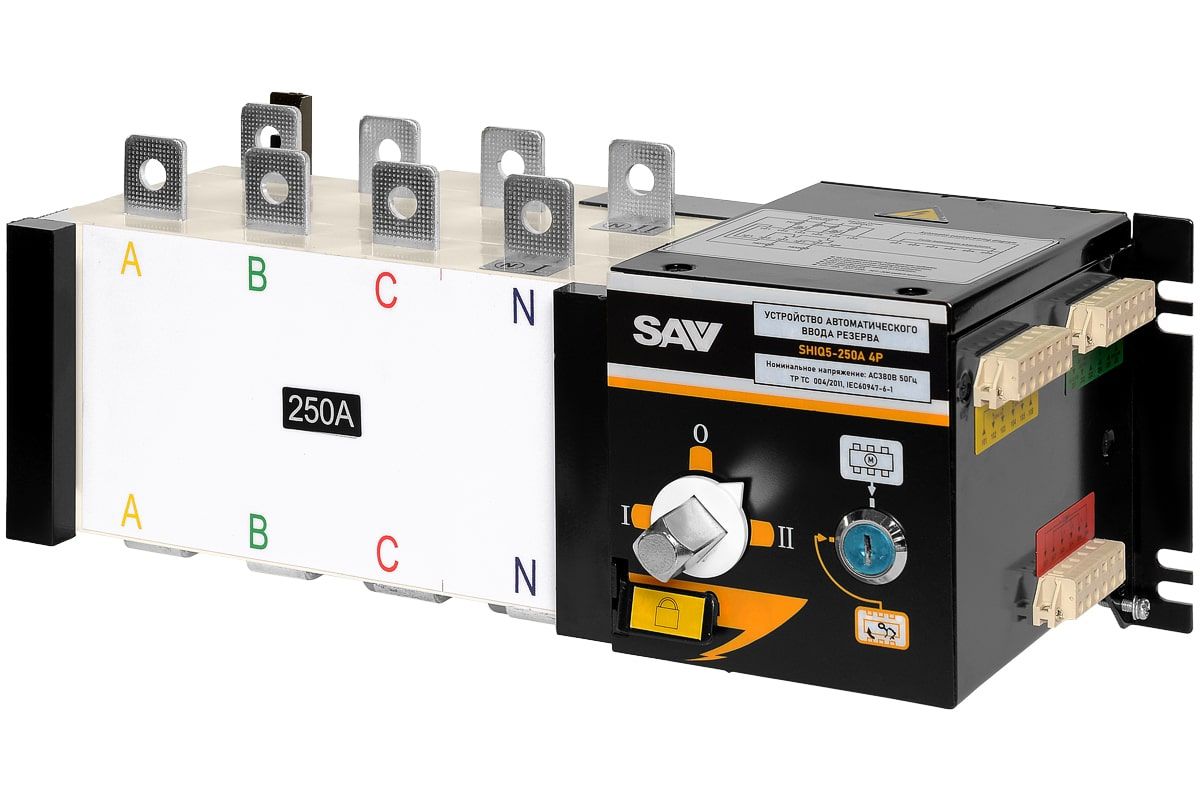

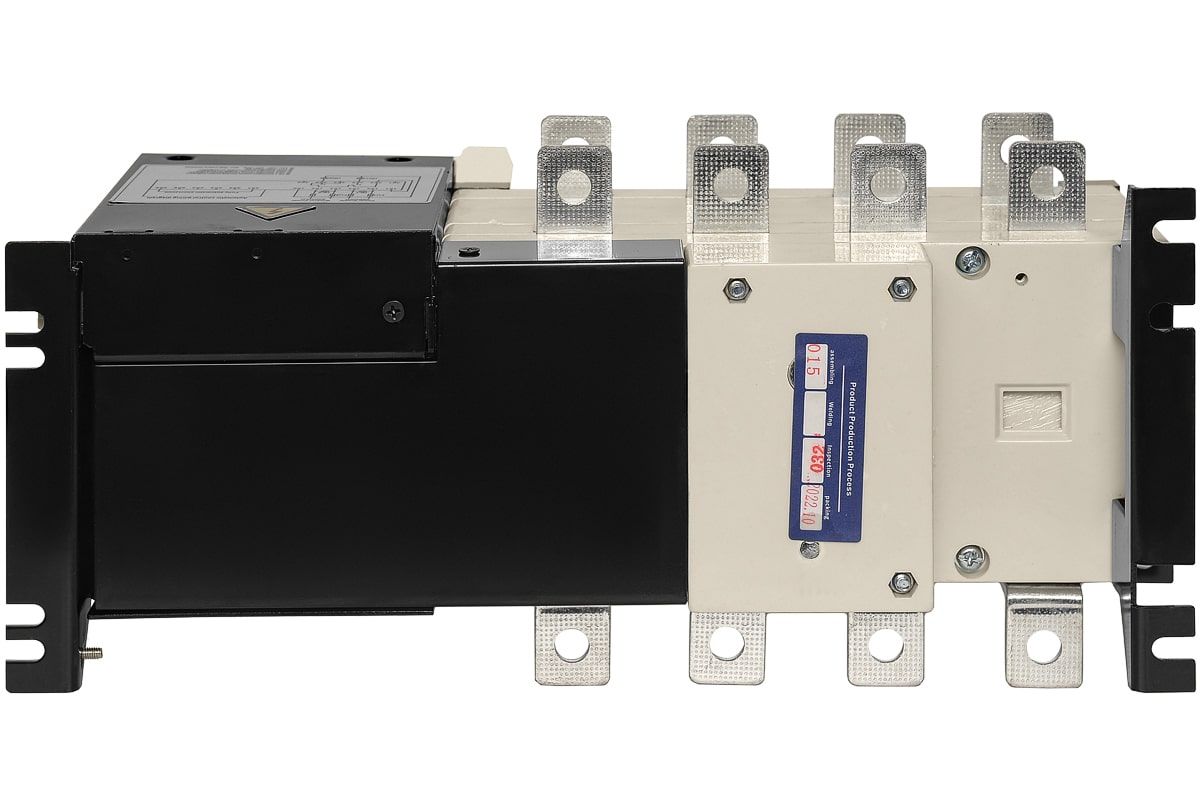

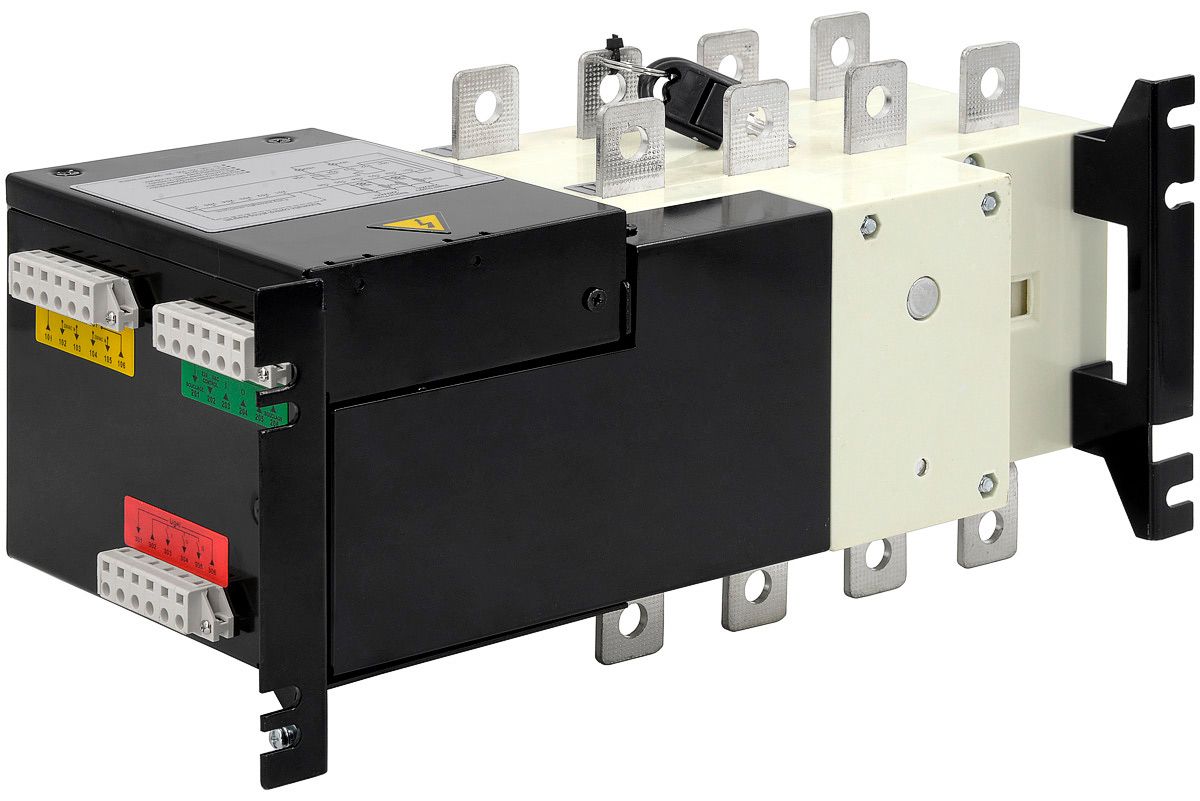

Рубильник реверсивный TSS SHIQ5 250А с моторным приводом - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает:
-
Безыскровое переключение нагрузки;
Полное отключение нагрузки (в «нулевом положении» рубильника);
Возможность ручного переключения;
Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).
В режиме AUTO (автоматический):
Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению.
В режиме MANUAL (ручной):
Переключения возможны только ручкой переключения. Плата и механизм управления отключены
При работах по обслуживанию и ремонту систем:
Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения.
ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 250А
|
Свойства |
Преимущества |
|---|---|
|
Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов |
Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов. |
|
Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5) |
Срок службы дольше на 45% |
|
Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С |
Вероятность ранних отказов меньше на 30% |
|
Блок управления производится с высокой точностью на беспылевом производственном участке (6) |
Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов |
УСЛОВИЯ ПРИМЕНЕНИЯ
-
Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев
ОРГАНЫ УПРАВЛЕНИЯ
ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА
НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА
ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА

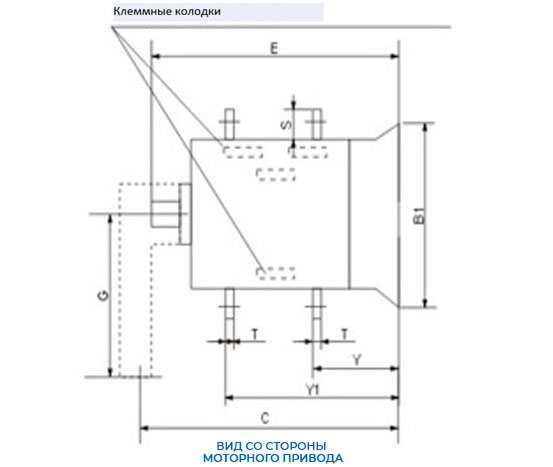

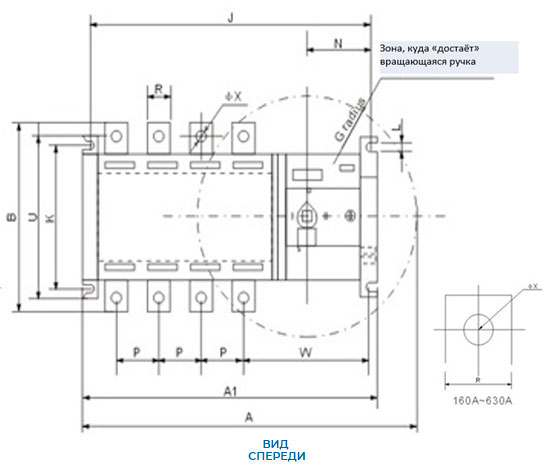

РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 250А
РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ
|
Модель |
Артикул 1С |
А |
А1 |
B |
B1 |
C |
E |
G |
J |
K |
L |
N |
P |
K |
S |
I |
U |
W |
dX |
Y |
Y1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
TSS SHIQ5 250А |
019925 |
466 |
376,5 |
170 |
134 |
261 |
208 |
166 |
353 |
78/108 |
7 |
87 |
50 |
25 |
30 |
3,5 |
134 |
164 |
11 |
60 |
142 |
